Amplificadores de potencia en clase B
Desarrollo Práctico1)
Para el siguiente amplificador en simetría complementaria, sabiendo que la fuente de alimentación Vcc=60V R1=R2= 2Kohm, RL= 4 ohm
a) La potencia de salida.
b) Máxima potencia disipada por los tr.
c) Punto de polarización.
d) Potencia suministrada por la fuente.
e) Rendimiento teórico y real
2)
El siguiente circuito representa un amplificador de potencia en simetría
complementaria, y al cual estudiaremos su comportamiento utilizando el
programa Multisim.
A continuación se dará una guía detallada del procedimiento de ensayo,
como así también las mediciones que se deberán obtener:
a) Dibuje el circuito de la figura teniendo en cuenta que el interruptor J1
este abierto, la señal de entrada deberá ser senoidal con Vi = 100mV y
frecuencia 1000 Hz, el potenciómetro de entrada puesto a mínimo (a
masa) y la tensión de la fuente de alimentación Vcc = 0V.
b) Cierre el interruptor y comience a aumentar la tensión de alimentación
hasta que los amperímetros indiquen de 2.5 mA. Verifique que la tensión
de alimentación en este caso debería ser Vcc = 15 V.
c) Conecte un osciloscopio en RL y aumente el nivel de señal de entrada
accionado la tecla de control sobre el pote de manera que a la salida
haya máxima excursión de señal sin deformación. Atención si la señal de
salida muestra evidencia de una distorsión de cruce, aumente poco a
poco la tensión de alimentación Vcc hasta que desaparezca la distorsión.
Verifique nuevamente los amperímetros de forma tal que la corriente de
reposo no sobrepase los 5 mA.
d) En condiciones de señal máxima, mida el valor de Vcc y de las tensiones
la indicación de la corriente por los transistores de salida.
e) Desconecte la señal de entrada, y mida otra vez, ahora sin señal entonos
los mismos puntos a los ya efectuados en el paso anterior. Repita la
observación de la corriente Ic1, e Ic2.
f) Conecte otra vez la entrada del generador senoidal. Abra el interruptor y
retire C4.
g) Cierra el interruptor y mida las tensiones de CA y CC en todos los puntos
de prueba. ¿Qué relación tienen estos valores con los obtenidos en el
paso D? ¿Cuál es el efecto de un capacitor de emisor abierto en la etapa
de entrada, y en el funcionamiento general del amplificador?
h) Abra nuevamente el interruptor conecte C4 y reemplace el R8 por uno de
150 ohm. Cierre el interruptor y mida otra vez las tensiones de CA y CC
en todos los puntos de prueba. ¿Qué efecto tiene en los parámetros del
circuito y en el funcionamiento general del amplificador una etapa de
salida desbalanceada?
i) Abra J1, retire el resistor de 150 ohm y remplácelo por el de 100 ohm
como R8. Retire Q3.
j) Cierre J1 y realice otra vez todas las mediciones ¿que efecto produce un
transistor defectuoso en la etapa en contra fase.
En los últimos dos puntos aparece una señal casi nula.
k) Abra J1 y conecte nuevamente Q3. Haga un corto en la carga. Explique
los resultados obtenidos.
3)
Sea el siguiente amplificador. Si sabemos que la tensión de alimentación
es de 30V, la intensidad de cortocircuito es de 1,2 A y que la intensidad
máxima es de 2,8 A.Calcular por el método de limitación de Foldback:
a) El valor de los componentes del circuito de protección.
b) La potencia que disiparán los transistores de salida en caso de
cortocircuito
4)
El circuito esquemático que muestra la figura es un amplificador de potencia de salida cuasi-complementaria.
Estudiaremos su comportamiento utilizando el programa Multisim y
determinaremos:
a) Descripción del circuito, explicando detalladamente cada etapa.
b)Medición del rendimiento de potencia de la etapa.
c)Cálculo de disipación térmica de los transistores y diseño de los disipadores.
d)Medición de la polarización y análisis
grafico del punto de funcionamiento de los transistores.

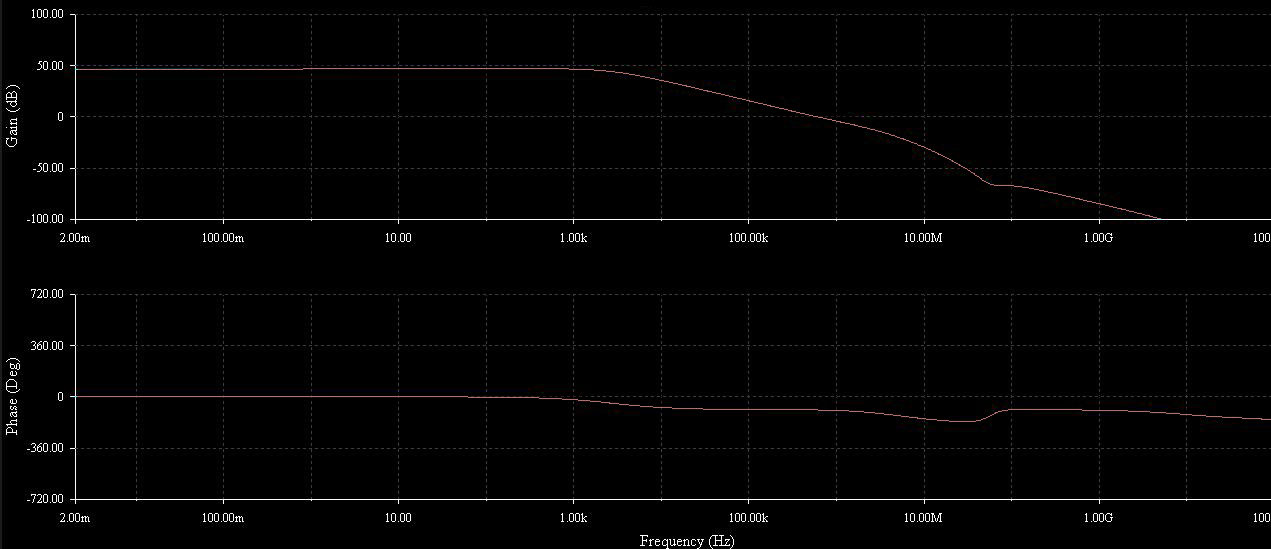

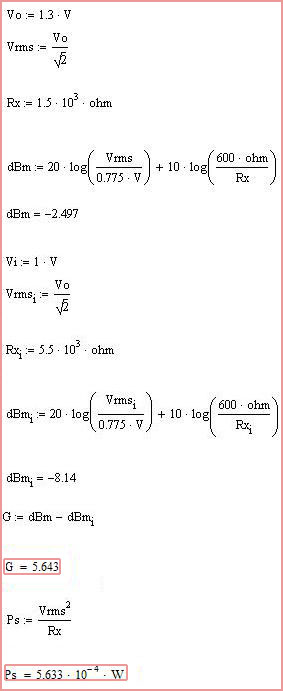

e)Análisis de la respuesta en
frecuencia del sistema
f)Análisis de la distorsión armónica.
g)Corriente máxima de cortocircuito.
h)En función de los parámetros
analizados confeccione una tabla de las especificaciones técnicas de la etapa.
