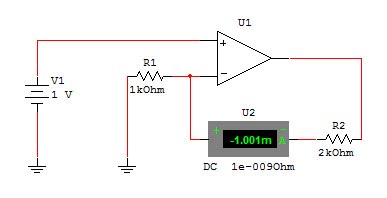

A) Compruebe prácticamente utilizando software aplicando el valor de la corriente lx para un valor de R2=2K.
C) Justificar analiticamente y obtener conclusiones.
La corriente I2 no depende de la la R2, si no de la tensión de entrada.
2)Para las configuraciones circuitales que se dibujan a continuacion representar la corriente IL en función de la Vi, obteniendo conclusiones.
Circuito A:

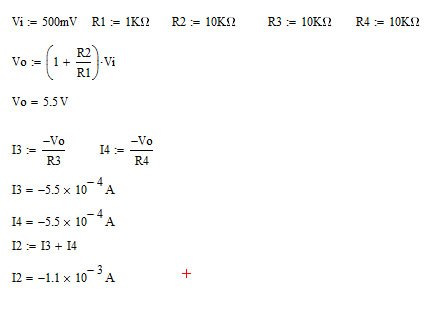

3) Para el siguiente circuito:
I2=I3+I4
B) En este caso ¿Cuanto vale I2 y cual es el sentido de circulación?
4) Dado el siguiente sistema multietapas:
A) Hallar la expresion de la amplificacion de tension.
B) Verificar practicamente el valor de la tension a la salida del sistema.
C) Si variamos el valor de R9 utilizando software aplicado comprobar que efectos produce en la tension de salida.
Cambia la ganancia del sistema.
D) ¿Como podriamos obtener una ganancia de 20 dB?
5)Dado el siguiente sistema multietapas:
B) Comparar los resultados con los que se obtendrían en una configuración simple, como la siguiente:
C) Obtenga conclusiones de los resultados de las consigna A y B
Al utilizar un sistema multietapas, pudimos obtener 4 veces mas potencia que al utilizar un solo AO.
6) Obtener analiticamente la transferencia de Vo/Vi de los siguientes circuitos:
A)
Ganancia: -3 veces
B)
7) Determinación de la respuesta en frecuencia para un amplificador operacional no inversor:
Teniendo el siguiente circuito:
C) Medir la ganancia de tension y expresarla en dB.
Ganancia:40dB
D) Repetir el punto anterior para otros valores de frecuencia completando una tabla hasta que la ganancia de tensión haya disminuido a -3 dB de Avmax.
E) Con los valores obtenidos en la tabla determinar la curva de la respuesta en frecuencia graficando la variacion de la ganancia de tension en dB, en funcion de la frecuencia en escala logaritmica.
F) Determinar las frecuencias de corte y el ancho de banda (marcar dichos valores en la curva de respuesta en frecuencia)
Ahora trabajaremos con este circuito:
Aca va el circuito xD
H) Graficar respuesta en frecuancia, y determinar nuevamente las frecuencias de corte y el BW, hacer comentarios.
I) Colocar una señal cuadrada de 50 mvPP, 1KHz, determinar midiendo el tiempo de crecimiento (rise time) la frecuencia de corte superior. Graficar la señal de entrada y salida.
J) Colocar una señal cuadrada de 50 mVpp, 50 Hz, determine midiendo la inclinación (tilt) la frecuencia de corte inferior. Graficar la señal de entrada y salida.
K) Con los valores obtenidos determinar el BW, y comparar con los valores determinados en el punto F. Hacer comentarios.
8) Determinacion de la respuesta en frecuencia para un circuito integrador con amplificador operacional inversor.
C) Repetir el punto anterior para otros valores de frecuencia hasta que la ganancia de tensión haya disminuido a -3dB de Avmax, y graficar la variacion de la ganancia de tension en dB, en funcion de la frecuencia en escala logaritmica.
D) Determinar las frecuencias de corte y el ancho de banda (marcar dichos valores en la curva de respuesta en frecuencia).
E) Pasalndo la llave J1 a la posicion "2" aplicar una señal cuadrada de 2Vpp
F) Visualizar la señal de salida y explicar como trabaja el circuito.
G) Indique los rangos en que el circuito integra y marquenlos en la curva de respuesta en frecuencia.
H) Calcular analiticamente la expresion de la transferencia de tension.
9)Determinacion de la respuesta en frecuencia para un circuito diferenciador con amplificador operacional inversor:
C) Repetir el punto anterior para otros valores de frecuencia hasta que la ganancia de tension haya disminuido a -3 dB de Avmax, y graficar la variacion de la ganancia de tension en dB, en funcion de la frecuencia en escala logaritmica.
D) Determinar las frecuencias de corte y el ancho de banda (marcar dichos valores en la curva de respuesta en frecuencia)
E) Pasando la llave J1 a la posicion "2" aplicar una señal cuadrada de 2 Vpp.
F) Visualizar la señal de salida y explicar como trabaja el circuito.
G) Indique los rangos en que el circuito deriva y marquelos en la curva de respuesta en frecuencia.
H) Calcular analiticamente la expresion de la transferencia de tension.
I) Repetir los pasos F y G seleccionando en el generador de funciones onda triangular.
10) Redacte las conclusiones finales sobre el circuito diferenciador.
